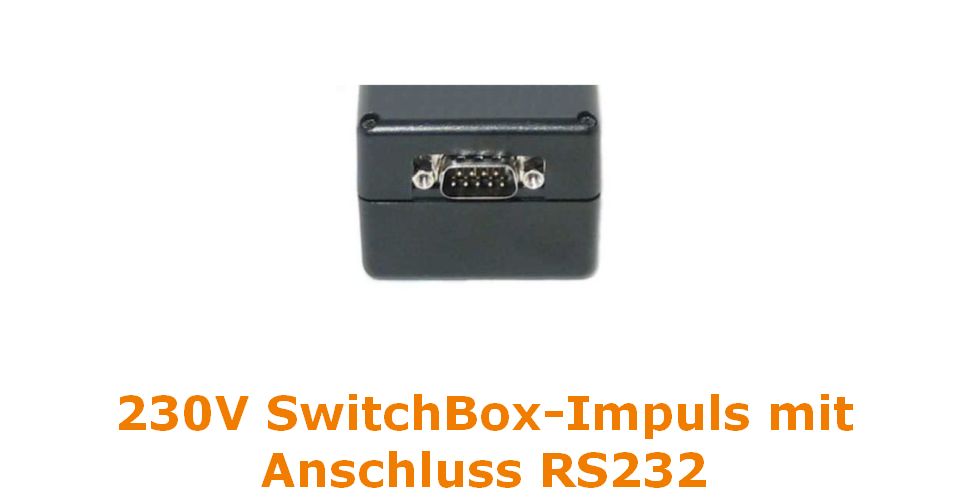

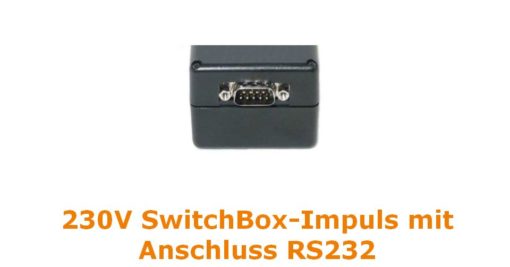

SwitchBox-Impuls

57,71

230V-Geräte über einen PC oder eine externe Steuerspannung ein- und ausschalten. Funktion ist impulsgesteuert wie bei einem Stromstoß-Relais. Die Schaltbox verbraucht keinen Strom.

B2B-Elektronik-Shop: Lieferung an gewerbliche Kunden

Lieferzeit: 3 - 5 Tage

Artikelnummer: sb1110 Kategorie:

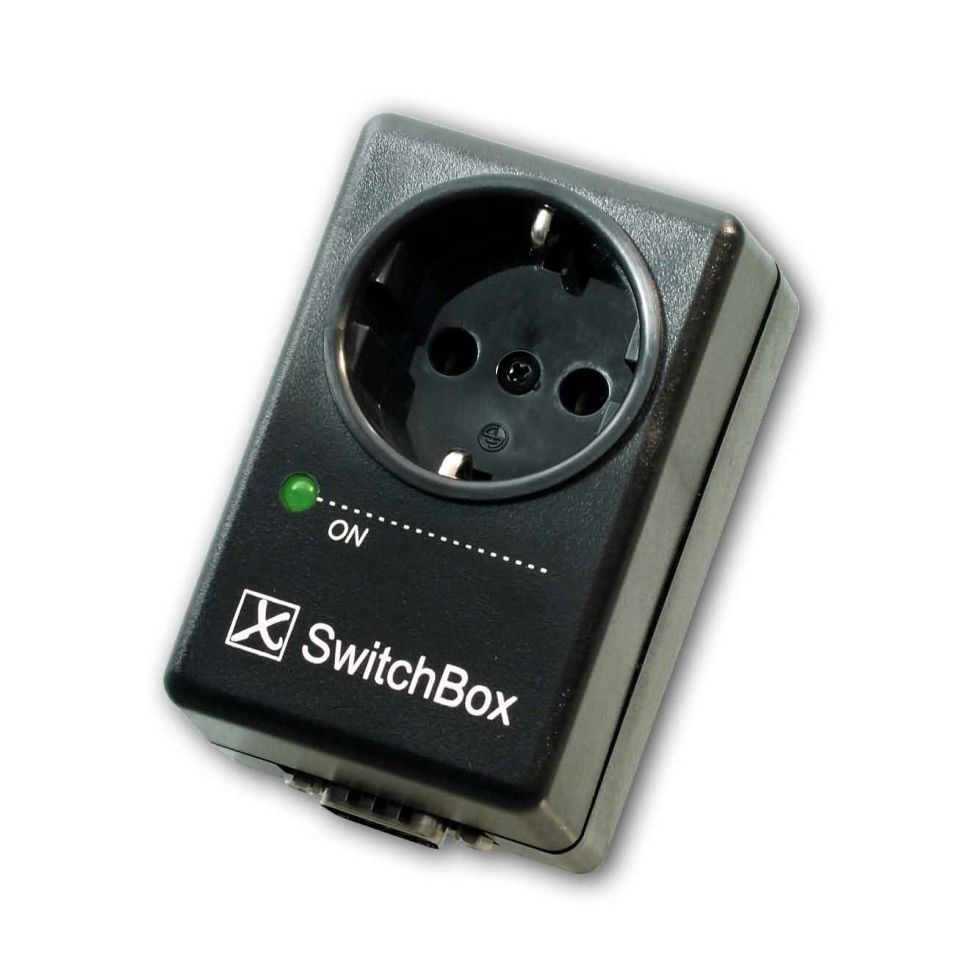

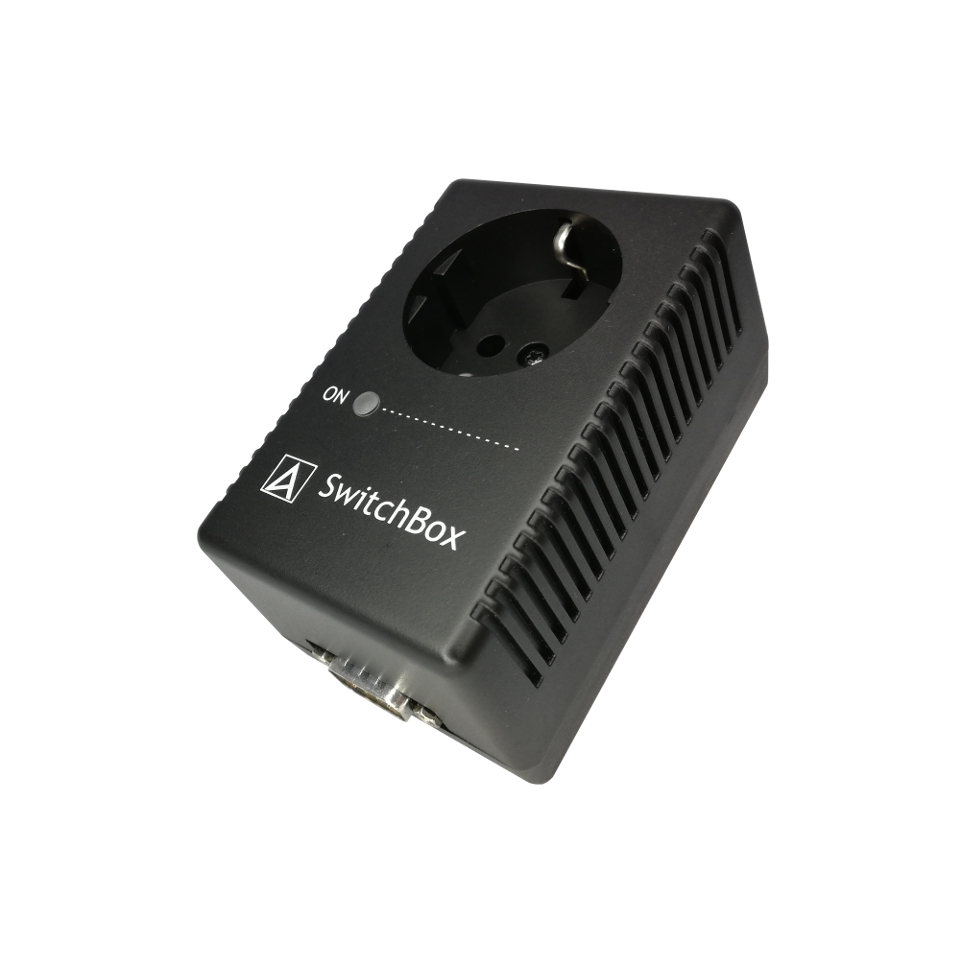

Mit der SwitchBox-Impuls können 230V-Geräte bis zu 2000W geschaltet werden.

Die Funktionsweise der SwitchBox-Impuls ist bekannt als „Stromstoßrelais“, „Treppenlichtschalter“ oder „bistabiler Impulsschalter“. Als gut verständliches Beispiel ist hier eine Treppenlichtsteuerung zu nennen, bei der das Licht im Treppenhaus von beliebig vielen Tastern ein- und ausgeschaltet werden kann. Jede Betätigung eines angeschlossenen, einfachen Tasters schaltet den momentanen 230V-Zustand der SwitchBox-Impuls um. Und selbstverständlich können über dieses Prinzip nicht nur Lampen, sondern auch PC, Drucker, Mediengeräte, Melde- und Prüfgeräte und alle anderen Verbraucher geschaltet werden.

Die Taster bzw. Schalter werden an einen Schwachstromkreis angeschlossen und besitzen eine sichere Trennung zum 230V-Kreis. Es können beliebig viele Taster angeschlossen werden (in Parallel-Schaltung). Wegen der verwendeten Niederspannung im Eingangskreis kann für die Verkabelung einfacher „Klingeldraht“ o. ä. verwendet werden.

Der jeweilige Schaltzustand der SwitchBox-Impuls bleibt auch erhalten, wenn die Box stromlos gemacht wird (für Techniker: Es ist ein bistabiles Relais eingebaut, das den momentanen Schaltzustand mechanisch speichert). Die SwitchBox-Impuls hat praktisch keinen Eigenverbrauch.

Übersicht der unterschiedlichen Schaltboxen:


Ansteuerung über
Signalspannung 3…30V
Ansteuerung über
Schalter oder Taster
230V-Ausgang
SwitchBox-Relais X je nach Signalspannung AUS oder EIN
SwitchBox-Relais-plus X je nach Schalter-/Tasterstellung AUS oder EIN
SwitchBox-Impuls X nach jedem Impuls/(Wechsel der Signalspannung umschaltend (AUS/EIN/AUS…)
SwitchBox-Impuls-plus X nach jedem Tastendruck umschaltend (AUS/EIN/AUS…)
SwitchBox-C2



ACHTUNG: Das erforderliche Anschlusskabel bitte separat mitbestellen.

Fertigung und Produktentwicklung ″Made in Germany″, d.h. anders als bei vielen anderen Produkten rund um den Computer gewährleisten wir Nachkaufsicherheit für lange Zeit.

Bedienungsanleitung

SwitchBox-Ansteuerung, Bedienung im Windowsfenster und per Kommandozeilenaufruf (benötigt KEINE Treiber, netzwerkfähig): Windows 95/98/ME/NT/2000/XP

Serviceprogramm: DOSLinux

Beschreibung der Anschlusskabel
