MultiBox-pro USB

229,00

Steckdosenleiste einzeln schaltbar mit USB – Programmierbare Profi-Steckerleiste 5-fach. 230V-Geräte einzeln vom PC schalten. Watchdog-/Master-Slave-Funktion & programmierbare Ablaufsteuerung

B2B-Elektronik-Shop: Lieferung an gewerbliche Kunden

Lieferzeit: 1 - 2 Wochen

Artikelnummer: MB1150 Kategorien: , Schlagwörter: , ,

Programmierbare Steckdosenleiste seriell

Bis zu fünf 230V-Geräte vom PC schalten. Watchdog-/Master-Slave-Funktion, Made in Germany …

Die Profi-Steckdosenleiste MultiBox-pro schaltet bis zu fünf elektronische Geräte einzeln von einem PC. Professionelle Anwendungsmöglichkeiten bietet der integrierte Watchdog, die Master-Slave-Funktionalität und eine programmierbare Ablaufsteuerung. Mit der MultiBox-pro kann sich ein angeschlossener PC aber auch selbst zeitgesteuert (Schaltzeiten bis zu 2485 Tagen) ein- und ausschalten. Außerdem ist auch ein zeitverzögertes Einschalten der Verbaucher nach „Power-On“ realisierbar, wobei die Verzögerungszeit für jede Steckdose einzeln einstellbar ist.

Die MultiBox-pro ist eine intelligente Steckdosenleiste mit eigenem Mikrocontroller und Stromversorgung für den professionellen gewerblichen aber auch privaten Bedarf.

Produkt-Highlights

  • Fünf unabhängig voneinander schaltbare SCHUKO-Steckdosen
  • PC-Anschluss über eine serielle oder USB-Schnittstelle
  • Steckdose 1 = Mastersteckdose – schaltet auf Wunsch alle weiteren Steckdosen ein/aus
  • Steckdose 1 = Watchdog – der angeschlossene PC wird per Watchdog überwacht und im Fehlerfall aus-/eingeschaltet
  • Programmierbare Ablaufsteuerung für den „Automatik-Betrieb“ auch ohne angeschlossenen PC

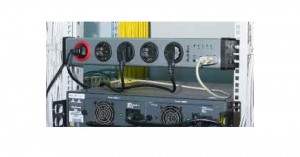

  • Befestigungen für den Einbau in 19″-Racks vorgesehen
  • Integriertes Bedienfeld für die Bedienung auch ohne angeschlossenen bzw. hochgelaufenen PC
  • Die MultiBox-pro arbeitet völlig unabhängig von Rechnertyp und Betriebssystem
  • Sicherheit geht vor! Mit galvanischer (Personenschutz-)Trennung
  • Service-Software kostenlos – Antrax-Service-Software ″ASS″

Die MultiBox-pro besteht aus einer stabilen Steckdosenleiste (ca. 460 x 75 x 45mm) mit einer blauen Master-Steckdose und vier schwarzen Slave-Steckdosen. Die aktuellen Betriebszustände der MultiBox-pro werden über je eine, der entsprechenden Steckdose zugeordneten Leuchtdiode signalisiert. Der Anschluss des PC wird über ein serielles Anschlusskabel hergestellt (COM-Schnittstelle). Die Netz-Anschlussleitung ist ca. 1,5m lang.
Geschaltet werden können Lasten bis zu 2300W (10A bei 230V).

230V-Schalter – Schaltuhr – Watchdog – programmierbare Ablaufsteuerung

auch manuell bedienbar



Besonderheiten

  • die MultiBox-pro arbeitet völlig betriebssystemunabhängig
  • der Watchdog der MultiBox-pro erkennt auch Triggerungen in Endlosschleifen und ignoriert diese
  • der Watchdog der MultiBox-pro erkennt nicht bootende Rechner (″BIOS oder Windows läuft nicht hoch″, nach der eingestellten Boot-Fehlerzeit erfolgt deshalb ein Reset) durch Zeitüberwachung
  • der letzte Zustand vor einem Reset wird gespeichert und kann zwecks Fehleranalyse später aus der MultiBox-pro zurückgelesen werden
  • die Retrigger- und Schaltzeiten der MultiBox-pro sind in weiten Grenzen einstellbar (bis zu 214.748.364 Sekunden = ca. 2485 Tage)
  • die MultiBox-pro hat Master-Slave – Funktionalität, der aktuelle Zustand des Masters kann vom angeschlossenen PC ausgelesen werden
  • integrierte programmierbare Ablaufsteuerung für zeitgesteuerte Schaltvorgänge im Dauerlauf oder als ″one-shoot″ (Beispiel: Ampelsteuerung rot-gelb-grün, Licht-Spots bei Präsentationen, in Schaufenstern, bei Vorträgen etc.), einfachste Programmierung mit Klartextbefehlen

Wird die USB-Variante des Gerätes verwendet, so erscheint die MultiBox-pro im PC als virtueller COM-Port und kann exakt so angesteuert werden wie die serielle Variante. Aus Sicht der Ansteuersoftware sind beide Varianten völlig identisch. Die MultiBox-pro selbst benötigt keine Treiber!

Fertigung und Produktentwicklung ″Made in Germany″, d.h. anders als bei vielen anderen Produkten rund um den Computer gewährleisten wir Nachkaufsicherheit für lange Zeit.

Was kann die MultiBox-pro im einzelnen (Auszug)?

  • Einsatz als Schalter

  • Die MultiBox-pro schaltet angeschlossene 230V-Verbraucher sofort dauerhaft ein oder aus. Der Schaltbefehl kommt über die serielle Schnittstelle und lautet z. B. für den 1. Kanal:
    {1}ON
    oder
    {1}OFF.

    Die Ansteuerung erfolgt im Klartext und kann aus jedem Programm erfolgen, das Ausgaben über die serielle Schnittstelle erzeugen kann. Die MultiBox-pro bleibt auch dann im jeweils eingestellten Zustand, wenn der steuernde Rechner ausgeschaltet wird/ist. Wenn gewünscht, wird der „alte“ Zustand sogar nach einem Power-UP wieder hergestellt.

  • Einsatz als Schaltuhr

    Die MultiBox-pro schaltet zeitgesteuert den angeschlossenen 230V-Verbraucher auf Kanal 3 ein oder aus. Die beiden folgenden Befehl bewirken z. B., dass die Box in 60 Sekunden die Last ab- und in 86400 Sekunden (= 24 Stunden) wieder einschaltet und das kann selbstverständlich auch der PC sein, der diese Befehle gerade gegeben hat:

    {3}OFF = 60
    gefolgt von
    {3}ON = 86400.
    In diesem Fall kann sich der Rechner also nach dem kontrollierten Herunterfahren selbst abschalten und am nächsten Tag um dieselbe Zeit wieder einschalten.

  • Einsatz als Watchdog

  • Zuerst werden in der MultiBox-pro die gewünschten Parameter eingestellt, also z. B. eine Retriggerzeit von 20 Sekunden (innerhalb dieser Zeit muss getriggert werden) mit
    {1}Tr = 20,
    eine Ausschaltzeit von 10 Sekunden (solange ist der Rechner bei einem Reset durch dden Watchdog ausgeschaltet) mit
    {1}Ta = 10
    und eine Boot-Fehlerzeit von 600 Sekunden (innerhalb dieser Zeit muss nach einem Reset die Triggerung wieder aufgenommen werden) mit
    {1}Tf = 600.
    Danach wird die MultiBox-pro mit dem ersten
    {1}Trig
    scharfgemacht und muss regelmäßig getriggert werden – andernfalls gibt“s einen Power-Off- / Power-On-Reset.

  • Einsatz als programmierbare Ablaufsteuerung

    Es soll eine einfache „Automatik-Schaltsequenz“ im Dauerlauf anlaufen: Kanal 1 und Kanal 3 sollen abwechseln im 5-Sekunden-Takt blinken (im Dauerlauf). Dazu müssen folgende Schaltschritte eingeben werden:

    {+}PLCset=0,1,ON
    {+}PLCset=0,3,OFF
    {+}PLCset=5,1,OFF
    {+}PLCset=5,3,ON
    {+}PLCset=10,3,LOOP

    Diese Schaltsequenz kann mit
    {+}PLCstart
    gestartet werden und schaltet dann wie oben beschrieben im Dauerlauf. Eine „one-shoot-Sequenz“ kann jeweils über den SELECT-Taster im Bedienfeld gestartet werden.

Befehlsübersicht (Auszug) mit Beispielen:

{x}On sofortiges Einschalten der angegebenen Steckdose
{x}Off sofortiges Ausschalten der angegebenen Steckdose
{x}On = 10 Einschalten der angegebenen Steckdose in 10 Sekunden
{x}Off = 86400 Ausschalten der angegebenen Steckdose in 86400 Sekunden (= 24 Stunden)
{1}Tr = 20 setzt eine Retriggerzeit von 20 Sekunden
{1}Ta = 10 setzt eine Ausschaltzeit von 10 Sekunden
{1}Tf = 600 setzt eine Boot-Fehlerzeit von 600 Sekunden (innerhalb dieser Zeit muss nach einem Reset die Triggerung wieder aufgenommen werden)
{1}Trig scharfgemacht und muss regelmäßig getriggert werden – andernfalls gibt“s einen Power-Off- / Power-On-Reset
{1}Deactivate deaktivieren bzw. abbrechen einer Watchdog-Session
{x}Onapon Einschaltzustand / Verhalten der Steckdose nach Power-ON
{x}Triapon Verhalten in Bezug auf die erforderliche Triggerung nach Power-ON
{+}Get Abfrage aller aktuellen Parameter der MultiBox

Bedienung

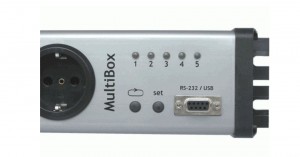

Die MultiBox-pro kann über das Bedienfeld auch direkt bedient werden. Zum Ein- oder Ausschalten eines Verbrauchers wird die entsprechende Steckdose mit einem Wahl-Taster durch mehrfache Betätigung angewählt und danach mit dem „set“-Taster in den jeweils anderen Schaltzustand gebracht. Die aktuellen Betriebszustände werden über die Leuchtdioden signalisiert.

Auf diese Weise ist es möglich, die MultiBox-pro auch ohne angeschlossenen bzw. eingeschalteten Steuer-PC zu bedienen.

Jede Steckdose kann einzeln und zeitgesteuert ein- und ausgeschaltet werden, jeder Steckdose kann ein eigenes Verhalten in Bezug auf „Power-ON“ bzw. Reaktion auf das Verhalten der Mastersteckdose zugeordnet werden.

Ob seriell oder per USB angeschlossen, immer „erscheint“ die MultiBox-pro im PC als COM-Port und kann hierüber angesprochen werden. Die Ansteuerung der MultiBox-pro erfolgt durch ASCII-Klartextbefehle über die serielle Schnittstelle bzw. über USB (das Handling ist dabei exakt wie bei der seriellen Schnittstelle, d. h. Ausgabe von Klartextbefehle über eine virtuelle COM-Schnittstelle), sodass die Ansteuerung auch ganz einfach durch eigene Software oder Standardprogramme erfolgen kann.

Steckdose 1 ist eine „echte“ Mastersteckdose, d. h. sobald über diese Steckdose ein Verbraucher „Strom zieht“ erkennt die MultiBox-pro dies und schaltet die als Slaves definierten Steckdosen (auch mit einem einstellbaren Zeitdelay) ein- bzw. aus.

Ein an Steckdose 1 angeschlossener PC kann überwacht (muss sich über die Schnittstelle regelmäßig bei der MultiBox-pro melden) und im Fehlerfall per Power-OFF / Power-ON resettet werden, siehe auch WatchBox.

Die frei programmierbare Ablaufsteuerung ist geeignet für zeitgesteuerte Schaltvorgänge (max. 50 Schritte) im Dauerlauf oder als „one-shoot“ und zwar auch ohne angeschlossenen PC. Beispiele: Ampelsteuerung rot-gelb-grün, Licht-Spots bei Präsentationen, in Schaufenstern, bei Vorträge etc.), einfachste Programmierung mit Klartextbefehlen.

Über das integrierte Bedienfeld werden die aktuellen Schaltzustände der Steckdosen signalisiert, außerdem ist hierüber das Ein- und Ausschalten jeder einzelnen Steckdose möglich – ein angeschlossener/angeschalteter PC ist dazu nicht nötig.

Jede Software unter jedem Betriebssystem die in der Lage ist, die serielle Schnittstelle zu bedienen, kann auch die MultiBox-pro ansprechen …

Sicherheit wird bei uns GROSSGESCHRIEBEN! Last- und Steuerkreise besitzen eine sichere galvanische (Personenschutz-)Trennung. Alle Luft- und Kriechstrecken sind selbstverständlich nicht nur eingehalten sondern überdimensioniert!

Die MultiBox-pro kann unter Windows sehr komfortabel mit Hilfe der kostenlosen Antrax-Service-Software „ASS“ bedient werden. Das Programm zeigt im Detail, welche Befehle wie übergeben werden können/müssen und welche Reaktion darauf erfolgt. Die Ansteuerung der MultiBox-pro erfolgt mit „Klartext-Befehlen“ (ähnlich wie bei einem Modem die AT-Befehle). Die Steuerbefehle werden über die serielle Schnittstelle gesendet (Einstellung: 9600 bit/s, 8 Datenbits, keine Parität, 1 Stopbit).

Allgemein

  • Steckersystem: SCHUKO
  • die momentanen Schaltzustände werden durch je eine, dem entsprechenden Kanal 1…5 zugeordnete LED signalisiert
  • Last- und Steuerkreis besitzen eine sichere galvanische Trennung
  • Schutzart: IP20, nur für trockene Räume
  • Umgebungstemperatur -10 … +50°C

Lastkreis

  • Betriebsspannung: 230V~, 50Hz
  • maximale Schaltleistungen: 2300W (10A bei 230V)

Steuerkreis

  • über serielle Schnittstelle (9600, 8, N, 1) bzw. USB-Schnittstelle (über einen virtuellen COM-Port)

  • Parameter 9600-8-N-1
  • einfache Ansteuerung über Klartextbefehle (sogar mit Terminalprogrammen wie Hyperterminal, Telix etc.)

Bedienungsanleitung

Serviceprogramm: Antrax-Service-Software „ASS“
